弯管工艺规格与表示方法

3.1  工艺分类
电站弯管分为热弯弯管和冷弯弯管。
热弯弯管指在加热温度T≥(T_c-56)℃的条件下弯制的弯管。热弯弯管宜采用感应加热方法进行弯制。
冷弯弯管指在加热温度T＜(T_c-56)℃的条件下弯制的弯管。螺旋焊管和直缝焊管不宜用作冷弯弯管。
注：T_c为钢管材料的下临界温度，单位为℃；T_c值参见附录A中表A.1。
3.2  规格
电站弯管的规格范围如下：
——钢管外径OD:OD≤1220mm。
——钢管壁厚S:S≤120mm。
——弯曲半径R:碳钢管R≥2.50D；合金钢管和奥氏体不锈钢管尺≥3.OOD。
——弯曲角度θ:θ≤100º，如图1所示。
注：当弯管规格超出上述范围时，弯管检验标准由供需双方协商确定。

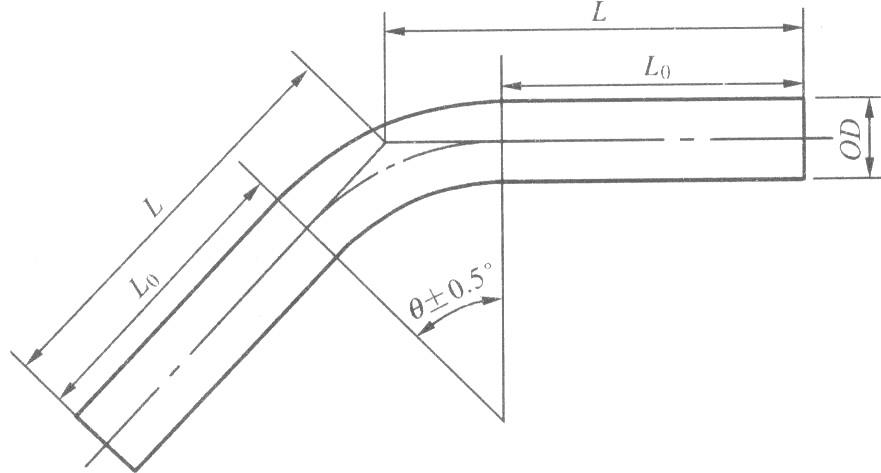

图1  平面弯管弯曲角度允许偏差

3.3  表示方法

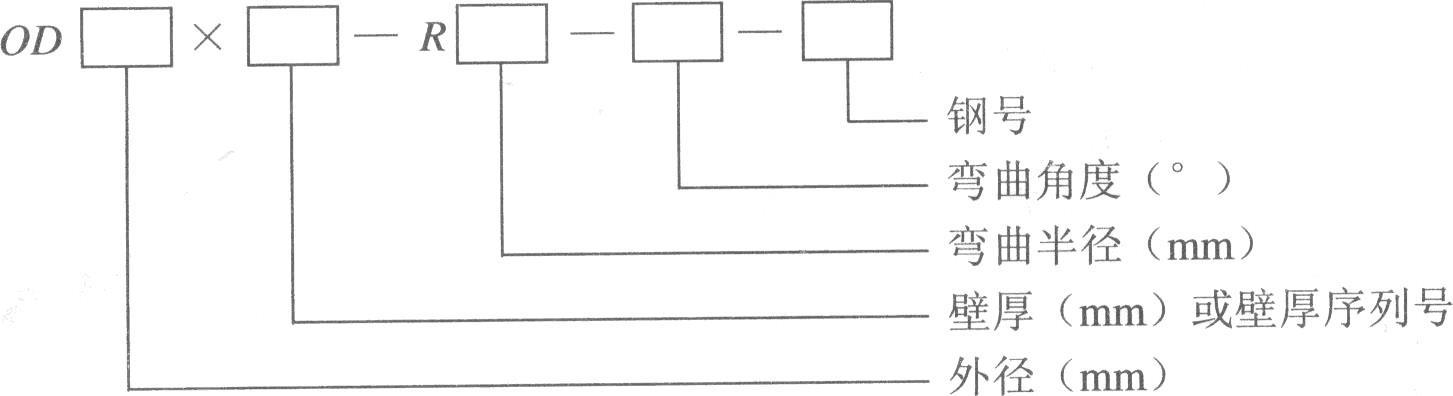

对于外径管，弯管表示方法如下：

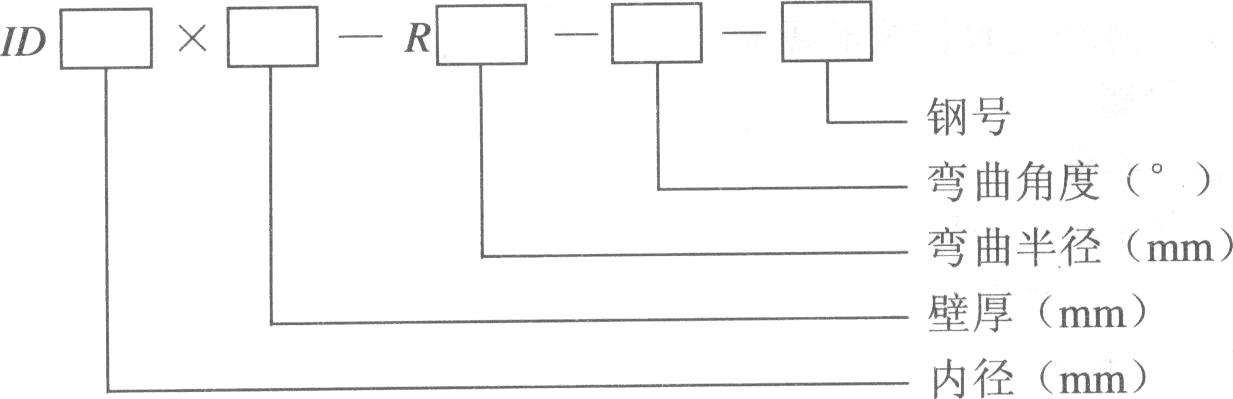

对于内径管，弯管表示方法如下：

示例1：外径OD为325mm，壁厚S为30mm，钢号为12Cr1MoV，弯曲半径R为1300mm，弯曲角度θ为90°的弯管表示为：OD325×30—R1300—90。一12Cr1MoV
示例2：外径OD为168mm，壁厚序列号为Sch40，钢号为A106B，弯曲半径R为900mm，弯曲角度θ为90°的  弯管表示为：ODl68×Sch40—R900—90°—A106B
示例3：内径ID为370mm，壁厚S为40mm，钢号为A335P91，弯曲半径R为1800mm，弯曲角度8为90°的弯管表示为：ID370×40—R1800—90°—A335P91)
